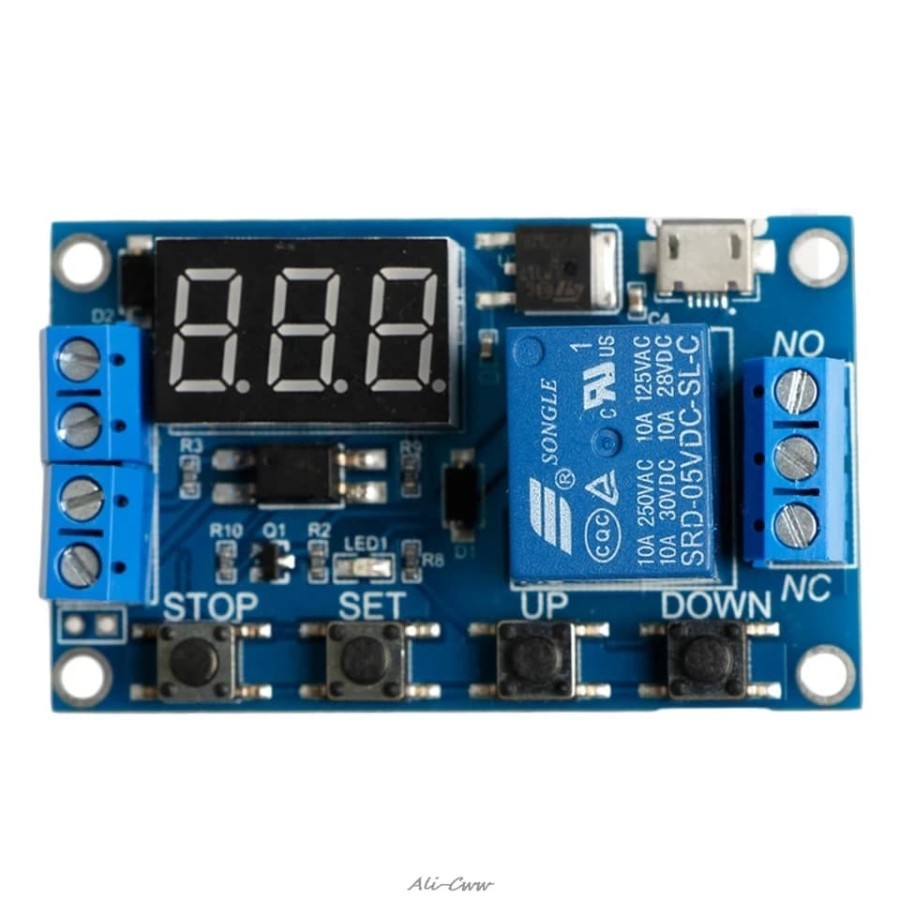

Digital Timer Time Delay OFF ON Relay Progamable

Rp55.000

Category:

Description

Programable Delay Timer Relay

-Tegangan Kerja : 6-30V DC (lewat Vin terminal block)
*bisa 5V DC lewat port micro USB atau lubang 5V di pcb untuk module pus box.

-Tegangan Trigger : 3v-24v DC
*jika tegangan trigger berasal dari supply yang sama dengan power supply utama module
maka terminal GND harus di jumper dengan terminal GND_T (dihubungkan).

-Output dry contack relay NO dan NC dengan beban maksimal 30V DC / 220V AC 10 Ampere
*daya beban maksimal -+2000watt peak atau 10000w kontinyu (menyala dalam waktu lama)

-Input trigger dilengkapi optocoupler anti-reverse untuk mengamankan module sensor dari arus
balik dari relay/beban

-Delay maksimal adalah 999 menit, dan satuan waktu terkecil untuk delay adalah 1/10 detik.

Operation mode:
P1 : Trigger → ON (OP Time) → OFF (CL Time)
P2 : Trigger → OFF (CL Time) → ON (OP Time)
P3.1 : Trigger → ON (OP Time) → OFF (CL Time) → LOOP
P3.2 : Langsung ON (OP Time) → OFF (CL Time) → LOOP
P4 : Jika Trigger ON Hold → Relay ON || Jika Trigger OFF → ON selama OP Time → Relay OFF
